1.1 Determina los voltajes registrados por el voltímetro entre los siguientes puntos del circuito:
Aqui hemos hayado VA por que va de más a menos que es donde hemos puesto la punta roja(de una sonda)
Luego en VAC se haya por la diferencia que hay entre los lados de -7V
De -7 a 8 hay 15 por lo tanto VAC es 15 por que va de más a menos para calcularlo la diferencia de voltage entre dos puntos hay la diferencia para calcular la diferencia numerica (de uno a otro) por ejemplo
VA +7v y Vc =-8 entonces VAC = +7 -8=15
1.2 Suponga que quiere medir la cantidad de corriente que pasa por la resistencia R2 en esta placa de circuito impreso, pero no tiene el lujo de romper el circuito para hacerlo(desoldar un extremo de la resistencia, apartandola de la PCB, y la conexion de un amperimetro en serie). todo lo que usted pueda hacer mientras se alimenta el circuito de tensón es medir con ul voltimetro:
Por tanto usted decide tocar GND con la sonda negra y medir el voltaje referido a tierra a los dos lados de R2. Los resultados son:
Solución:
Para hallar la corriente primero hallamos el voltaje restando la una y la otra es como: 3.07-2.53 que son:0.54V y luego aplicamos la ley de Ohm: 0.54v/3k3 = 0,16 ma
1.3 Problema, el problema pide que midas la tensión en ambos lados de R1 con referencia a tierra y obtiene las siguientes lecturas:
El voltaje arriba de R1 referido a tierra en -5,04 V y debajo de R1 referido a tierra -1,87V . El codigo de colores es Amarillo,Violeta,Naranja y Oro.
a) Calcula V que pasa a traves de R1 (Entre patillas de arriba y abajo)
-5,04 V +1,87 V = -3,17V
b)Polaridad (+ y -) del voltaje a través de R1.
La polaridad negativa se encuentra la primera medición ya que tiene un valor negativo mayor que la segunda medición.
c)Corriente (magnitud)que pasa por R1.
V
I= -- = 3,17v/47Kohmnios =0,067mA
R
d)Dirección de la corriente que pasa por R1.
La corriente va:
1.4- Imagínese que usted está usando un voltímetro digital para medir voltajes entre los pares de puntos de un circuito, siguiendo la secuencia de pasos que se muestran en estos esquemas:
¿Cuánto voltaje sería medido por el voltímetro en cada uno de los pasos? Asegúrese de incluir el signo de la tensión de corriente continua medida (nota el color del voltímetro, con el cable rojo siempre en el primer punto denotado en el subíndice: Vba = rojo sobre B, y negro sobre A.):
Step 1:
1-Calculo la resistencia total de todo el circuito, como esta en serie, Rt será la suma de todas las resistencias;
Rt = 10 + 25 + 15 = 50 ohmios.
2-A continuación, aplico la ley de ohm para calcular la intensidad; I = 36 V/50 Kohmios = 0,72 mA.
3-Sabiendo la intensidad puedo calcular V en distintos puntos del circuito. V = I.R;
Vba = 0,72 mA . 15 Kohmios = 10,8 V.
Step 2:
1-Calculo la resistencia total entre C y A; Rt = 25 Kohmios.
2-La intensidad no varía, así que en todos los circuitos es la misma; I = 0,72 mA.
3-Calculo Vca con la ley de ohm; V = I.R; V = 25 Kohmios . 0,72 mA = 18 V.
Step 3
1-Aplico los mismos pasos que en los dos anteriores cálculos, es decir como en el step 1 y en el step 2.
2-Rt entre D y A = 36 V.
3-Puedo saber que Vda son 36 V porque de D a A no hay ninguna resistencia, solo les separa la pila que es de 36 V. Y de D a A va de positivo a negativo, así que Vda son 36 V.
4-También puedo calcularlo de otra forma es decir, aplicando ohm multiplicando la intensidad por la resistencia total de todo el circuito; Vda = 0,72 . 50 Kohmios = 36 V.
Step 4
1- Vaa = -36 V porque la tensión va hacia el polo negativo, es decir, sale por el polo negativo de la pila:
Signo de la tensión de corriente continua medida:
1,5. Usa la ley de voltaje de Kirchhoff para calcular la magnitud y la polaridad del voltaje en R4 en esta red de resistencias.
Ley de Kirchhoff: La suma de tensiones en una malla es igual a 0.
Some of voltage in a net is zero.
Malla 1: +17V-10V-4V-3V=0
Malla 2: -1V-2.5V+4V+X;
0.5V=-X
R4=-0.5V
Asi calculo el voltaje, viendo las polaridades y calculando de esta manera el voltaje de R4 mediante la ley de Kirchhoff. La polaridad del voltaje de R4 sera negativa.

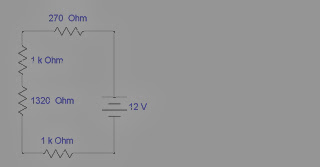

1,6. Calcula la diferencia de potencial entre los puntos A y B de este circuito. Indica magnitud y polaridad.
To know the voltage between diferent points. I need intensity and resistence. Between A and B there are 1K27.
1) Buscamos la RT para calcular la Ley de Ohm.
2200*3300/2200+3300= 1320 Ohmios (Resistencia en paralelo)
Rt=1320+1000+1000+270=3590 Ohmios.(Despues de hacer la resistencia en paralelo me quedan 4 en serie que las simplifico)
2)Cuando ya he calculado la Rt calculo la intensidad con la ley de Ohm.
I=V/R= 26/3590=7.2mA
3)Calculo la Vab con la ley de Ohm ( Todas las resistencias simplificadas en una 1270 Ohmios)
V=I*R=Vab=7.2mA*1270=9.15V
1,5. Usa la ley de voltaje de Kirchhoff para calcular la magnitud y la polaridad del voltaje en R4 en esta red de resistencias.
Ley de Kirchhoff: La suma de tensiones en una malla es igual a 0.
Some of voltage in a net is zero.
Malla 1: +17V-10V-4V-3V=0
Malla 2: -1V-2.5V+4V+X;
0.5V=-X
R4=-0.5V
Asi calculo el voltaje, viendo las polaridades y calculando de esta manera el voltaje de R4 mediante la ley de Kirchhoff. La polaridad del voltaje de R4 sera negativa.
1,6. Calcula la diferencia de potencial entre los puntos A y B de este circuito. Indica magnitud y polaridad.
To know the voltage between diferent points. I need intensity and resistence. Between A and B there are 1K27.
1) Buscamos la RT para calcular la Ley de Ohm.
2200*3300/2200+3300= 1320 Ohmios (Resistencia en paralelo)
Rt=1320+1000+1000+270=3590 Ohmios.(Despues de hacer la resistencia en paralelo me quedan 4 en serie que las simplifico)
2)Cuando ya he calculado la Rt calculo la intensidad con la ley de Ohm.
I=V/R= 26/3590=7.2mA
3)Calculo la Vab con la ley de Ohm ( Todas las resistencias simplificadas en una 1270 Ohmios)
V=I*R=Vab=7.2mA*1270=9.15V
1.7
Se calcula la intensidad total IT=10 - 8- 15= 17 mA.
Uso la resistencia para sacar V .
V= I*R R=1,5K =1500 Ohm
V=17mA*1500Ohm=25.500mV= 25,5V
2,5-1+I=0
I=1,5 A
